Производитель: Mahr

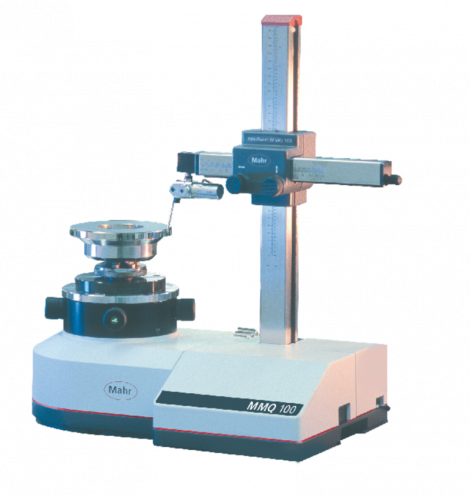

Тестер формы MarForm MMQ 100 является идеальным решением для простых, но точных задач измерения, таких как круглость, радиальное биение или анализ волнистости (fft) вблизи производственной зоны. Благодаря небольшому весу и компактным размерам MMQ 100 mobile очень экономичен в эксплуатации.
Тестер формы MarForm MMQ 100 — идеальное решение для простых, но точных измерительных задач.
| Технические характеристики | |
| Отклонение от круглости (мкм + мкм/мм измер. высоты) * | 0,025 + 0,0003 |
| Позиционирование по оси Z | вручную |
| Отклонение от круглости (мкм + мкм/мм измер. высоты)** | 0,05 + 0,0006 |
| Отклонение торцового биения (мкм + мкм/мм измер. радиуса) * | 0,02 + 0,0003 |
| Отклонение торцового биения (мкм + мкм/мм измер. радиуса) ** | 0,04 + 0,0006 |
| Стол с регулировкой центрирования и наклона | вручную |
| Диаметр стола (мм) | 160 |
| Грузоподъемность стола, по центру (Н) | 200 |
| Скорость (об./мин) 50 Гц/60 Гц | 5/6 |
| Текст нижнего колонтитула |
* Определяется как максимальное отклонение от окружности, полученной методом наименьших квадратов (LSC – least squares criterion), 15 волн/об.
** Все значения указаны в соответствии с DIN ISO 1101 при 20 °C ± 1 °C в среде без вибрации, фильтр 15 в/об LSC или 2,5 мм LSS при 5 об/мин или 5 мм/с и стандартным щупом с диаметром шарика 3 мм. Проконтролировано с помощью эталона с учетом алгоритмов компенсации. В связи с большим набором возможностей здесь представлено только незначительное число примеров систем. Технические характеристики «Вашей» установки MMQ могут быть получены от компании Mahr по Вашему запросу. |
