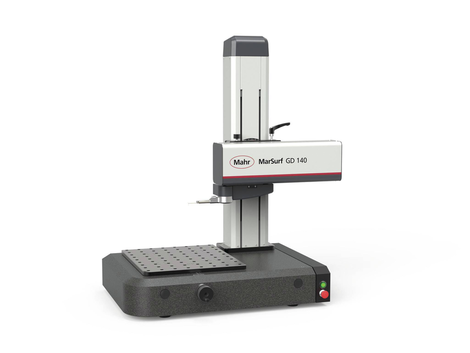

Профилометр MarSurf GD

Презентации:

Производитель: Mahr

Измерение шероховатости и волнистости за рекордное время благодаря измерительному пути 140 мм.

MarSurf GD: новая эталонная измерительная станция для измерения шероховатости и волнистости.

Новые измерительные станции Mahr из серии MarSurf GD устанавливают новые стандарты.

В дополнение к оценке шероховатости поверхности также могут быть выполнены оценки профиля и волнистости.

Новая серия MarSurf GD позволяет производственным компаниям выйти на новый уровень, чтобы надежно обеспечить и улучшить качество изготовления заготовок в измерительном помещении или вблизи производственной зоны.

Новая концепция измерительной станции сочетает в себе скорость, безопасность и гибкость. Цель состоит в том, чтобы повысить рентабельность системы для вашей компании.

Измерительные станции работают с удобным программным обеспечением MarWin (MarWin EasyRoughness или MarWin ProfessionalRoughness).

Быстрые измерения и переналадка

Очень короткое время измерения благодаря высокой скорости позиционирования и измерения (до 200 мм/с по оси X и 50 мм/с по оси Z)
Ось Z с полной возможностью ЧПУ для автоматизированной работы
Контакт и обнуление по оси Z в Z+ и Z-
Быстрая замена щуповой консоли без инструментов благодаря магнитному креплению

Гибкий и универсальный

Легко переключаться со стандартного измерения на перпендикулярное без инструмента или адаптера - даже для измерений в перевернутом положении
Опорная пластина 390 мм x 430 мм может удерживать даже большие заготовки
Максимальная маневренность благодаря опорной пластине с диаметром отверстия 50 мм и вставными направляющими упорами
Проверенное качество и широкий выбор щуповых консолей от зондовой системы BFW-250

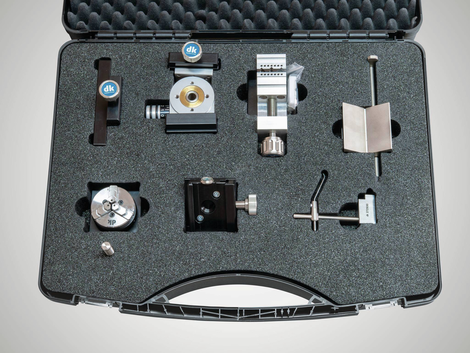

Широкий выбор аксессуаров для максимальной гибкости

Техничкские характеристики
Разрешение	Диапазон измерения 1: 2,0 нм Диапазон измерения 2: 0,2 нм
Длина руки зонда	45 мм (х 1) 67,5 мм (х 1,5) 90 мм (х 2) 112,5 мм (х 2,5) 135 мм (х 3)
Отклонение направляющей	0,20 мкм / 60 мм 0,40 мкм / 140 мм
Измерение скорости	от 0,02 мм/с до 10 мм/с
Вес заготовки (макс.) в кг	90 кг
Конец длины перемещения (в X)	140 мм
Скорость позиционирования	X: от 0,02 мм/с до 200 мм/с Z: от 0,02 мм/с до 50 мм/с
Зонд	Система измерения шероховатости (безопорная)
Диапазон измерения мм	500 мкм (±250 мкм) для длины консоли зонда 45 мм 1500 мкм (±750 мкм) для длины консоли зонда 135 мм
Длина перемещения	от 0,1 мм до 140 мм
Измерительное усилие (Н)	0,7 мН
