Кругломер Mahr MarForm MMQ 200

Презентации:

Производитель: Mahr

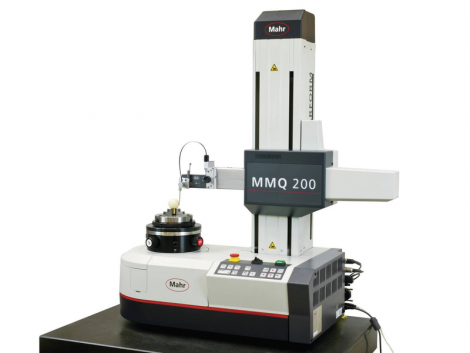

MMQ 200 — это компактная машина для измерения формы для производственных цехов и контрольно-пропускных пунктов. Доступны две версии: в качестве измерительной станции с универсальным измерительным щупом T20W и в качестве измерительной станции с моторизованным измерительным щупом T7W , который делает автоматизацию еще одним шагом вперед благодаря своей уникальной моторизации.

MMQ 200 — это компактная машина для измерения формы для производственных цехов и контрольно-пропускных пунктов.

Доказательство отклонений формы и положения согласно DIN/ISO 1101
Полностью автоматические последовательности измерений
Прецизионная ось измерения округлости (C)
Моторизованная вертикальная измерительная ось (Z)
Моторизованная горизонтальная ось позиционирования (X)
Ручное центрирование и наклон стола
Ручной измеритель длины T20W или
Моторизованный зонд T7W
Эргономичная панель управления, также может использоваться для запуска выбранных программ измерения (P1, P2, P3)

Технические характеристики
Отклонение от круглости (мкм + мкм/мм измер. высоты) *	0,015 + 0,0003
Диапазон измерения, с приводом по оси Z (мм)	250
Отклонение от прямолинейности на 100 мм хода (мкм), ось Z**	0.15
Отклонение от прямолинейности на протяжении всего измерительного хода (мкм), ось Z**	0.3
Отклонение от параллельности осей Z-/C в направлении трассирования на протяжении измерительного хода (мкм)	0.5
Скорость измерения (мм/с), ось Z	0,5–30
Скорость позиционирования (мм/с), ось Z	0,5-100
Отклонение от круглости (мкм + мкм/мм измер. высоты)**	0,03 + 0,0006
Отклонение торцового биения (мкм + мкм/мм измер. радиуса) *	0,02 + 0,0001
Отклонение торцового биения (мкм + мкм/мм измер. радиуса) **	0,04 + 0,0006
Стол с регулировкой центрирования и наклона	вручную
Диаметр стола (мм)	160
Грузоподъемность стола, по центру (Н)	200
Скорость (об./мин) 50 Гц/60 Гц	0,2–15
Текст нижнего колонтитула	* Определяется как максимальное отклонение от окружности, полученной методом наименьших квадратов (LSC – least squares criterion), 15 волн/об. ** Все значения указаны в соответствии с DIN ISO 1101 при 20 °C ± 1 °C в среде без вибрации, фильтр 15 в/об LSC или 2,5 мм LSS при 5 об/мин или 5 мм/с и стандартным щупом с диаметром шарика 3 мм. Проконтролировано с помощью эталона с учетом алгоритмов компенсации. В связи с большим набором возможностей здесь представлено только незначительное число примеров систем. Технические характеристики «Вашей» установки MMQ могут быть получены от компании Mahr по Вашему запросу.
